3. Σημεία Μέτρησης

3.1 Δημιουργία σημείου μέτρησης

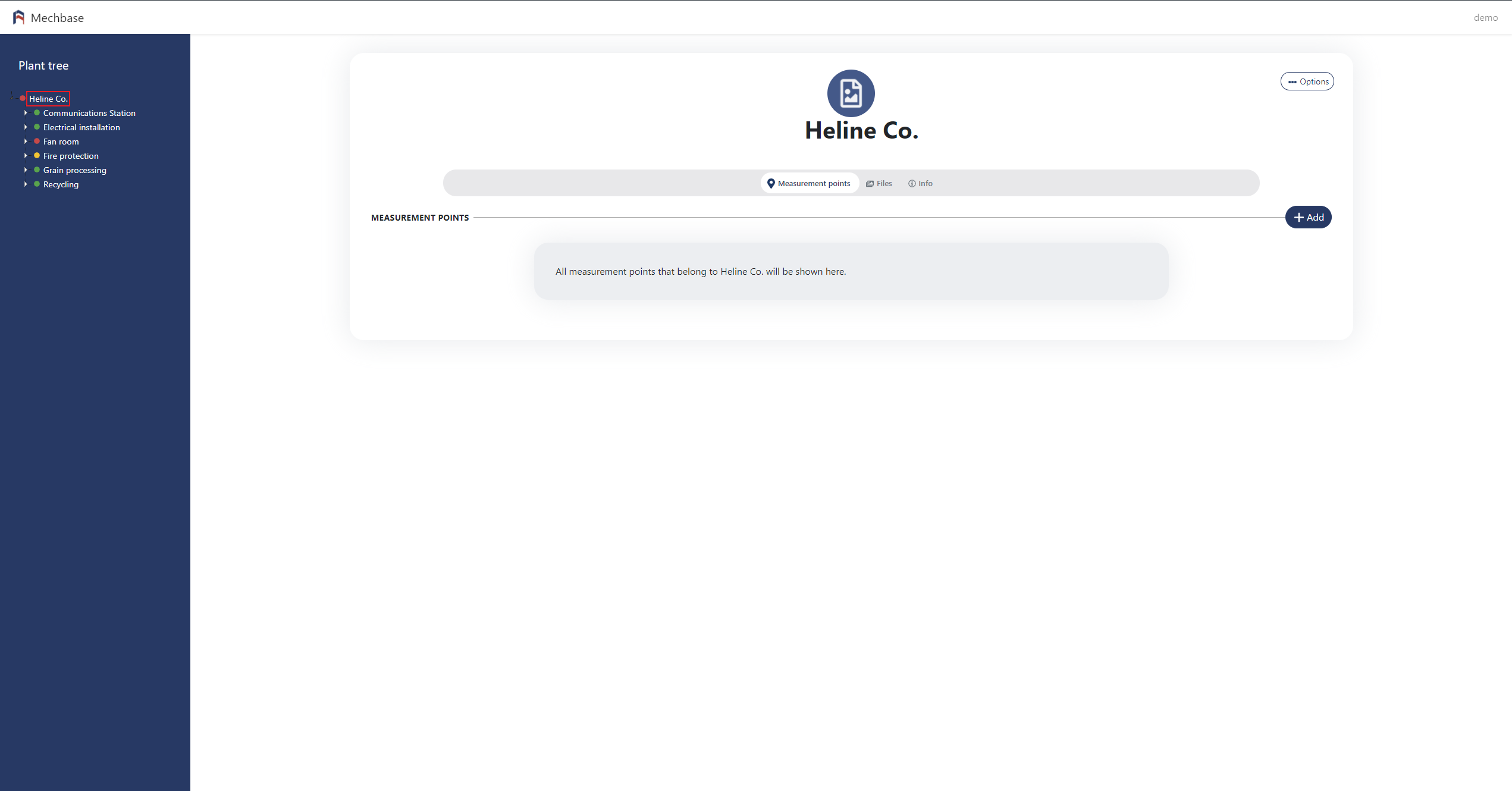

Επιλέγετε το επίπεδο στο οποίο θέλετε να δημιουργήσετε ένα σημείο μέτρησης είτε απο το δέντρο είτε απο την αρχική σελίδα της πλατφόρμας.

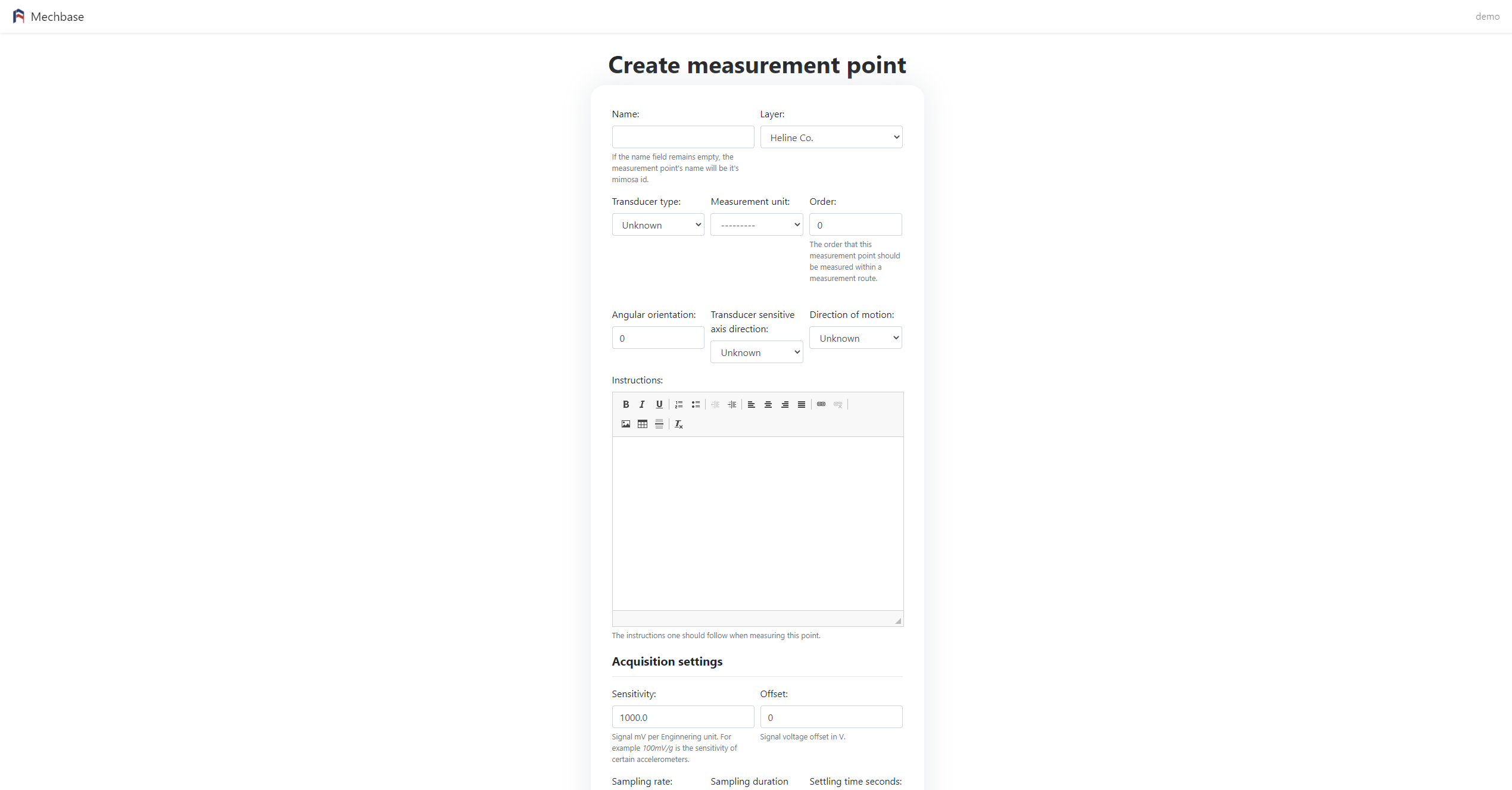

Κλικάροντας “Add”, στην νέα οθόνη, εμφανίζεται η φόρμα δημιουργίας σημείου μέτρησης.

Φόρμα δημιουργίας σημείου μέτρησης

Γενικά

• Name: Όνομα σημείου. Είναι ελεύθερο πεδίο. Προτείνεται ονομασία βάση τυποποίησης MIMOSA ή βάση του συστήματος οργάνωσης που χρησιμοποιείτε.

• Instructions: Οδηγίες για τη σωστή εκτέλεση της μέτρησης. Εμφανίζονται στην εφαρμογή κατά τη μέτρηση.

• Measurement type: Το είδος του αισθητήρα / μέτρησης.

  • Single axis accelerometer: Επιταχυνσιόμετρο μονού άξονα

  • Triaxial accelerometer: Επιταχυνσιόμετρο τριών διαστάσεων

  • Single axis accelerometer with internal integration: Επιταχυνσιόμετρο με ενσωματωμένο ολοκληρωτή (ταχύτητας, μετατόπισης)

  • Current: Ρεύμα

  • Displacement probe: Απόκλισης

  • Displacement probe used as a phase reference: Απόκλισης για εύρεση φάσης

  • Operating hours: Ώρες λειτουργίας

  • Linear voltage differential transformer: Γραμμικός διαφορικός μετασχηματιστής

  • Lubrication: Λίπανσης

  • Microphone: Μικρόφωνο

  • Magnetic pickup: Μαγνητικός αισθητήρας

  • Multiple sensors: Πολλαπλοί αισθητήρες (ταυτόχρονα)

  • Optical boolean (true/false): Οπτικό Ναι/Όχι

  • Optical pickup (shaft speed/phase reference): Οπτική αναφορά ταχύτητας, φάσης

  • Optical numerical: Νούμερο

  • Optical image: Εικόνα

  • Optical free text: Ελεύθερο κείμενο

  • Pressure dynamic sensor: Δυναμική πίεση

  • Pressure static sensor: Στατική πίεση

  • Tachometer: Ταχόμετρο

  • Thermography: Θερμογραφία

  • Temperature sensor: Θερμοκρασία

  • Ultrasound: Υπέρηχος

  • Voltage: Τάση

• Measurement point order: Η σειρά με την οποία το σημείο μέτρησης θα βρίσκεται μέσα σε μια διαδρομή.

Angular orientation, Axis direction και Direction of motion

Το λογισμικό υποστηρίζει το σύστημα τυποποιημένης οργάνωσης σημείων μέτρησης Mimosa Standard.

Τα πεδία Angular orientation, Axis direction και Direction of motion απαντώνται σε αυτή την τυποποίηση και η συμπλήρωσή τους προτείνεται αλλά δεν είναι απαραίτητη.

Angular orientation

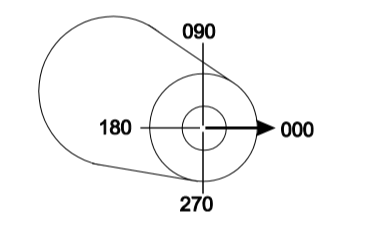

• Οριζόντιες μηχανές - Ο γωνιακός προσανατολισμός ενός αισθητήρα δονήσεων μετράται από τη μηδενική αναφορά που βρίσκεται στις 3 η ώρα ρολογιού κοιτάζοντας τη μηχανή απο το πίσω μέρος της. Δηλαδή το 000 στην παρακάτω εικόνα.

• Κάθετες μηχανές - Η αναφορά μηδενός βρίσκεται στην κατεύθυνση ροής με γωνιακό προσανατολισμό που μετριέται αριστερόστροφα στο επίπεδο περιστροφής του άξονα όταν το κοιτάζουμε από πάνω (θέση 001) προς τα κάτω στην παρακάτω εικόνα.

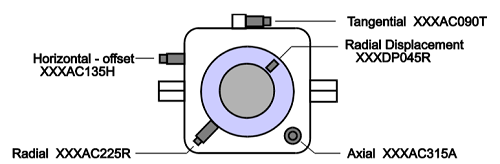

Αxis direction:

• Radial - Ο άξονας αισθητήρα είναι κάθετος προς και διέρχεται από τον άξονα.

• Axial - Ο άξονας αισθητήρα είναι παράλληλος προς τον άξονα.

• Tangential - Ο άξονας αισθητήρα είναι κάθετος σε έναν ακτινικό στο επίπεδο περιστροφής του άξονα.

• Horizontal - Ο άξονας αισθητήρα βρίσκεται μόνο σε 000 ή 180 μοίρες.

• Vertical - Ο άξονας αισθητήρα βρίσκεται μόνο σε 090 ή 270 μοίρες.

Direction of motion:

• Ο αξονικός αισθητήρας που βρίσκεται πλησιέστερος προς το άκρο αναφοράς του συστήματος μηχανήματος, θέση 001, ονομάζεται κανονικός (Νormal) όταν τοποθετηθεί έτσι ώστε η θετική κίνηση προς τον μετατροπέα να παράγει μια θετική έξοδο σήματος.

• Η κίνηση προς το άκρο αναφοράς θα παράγει ένα αρνητικό σήμα από τον αξονικό μετατροπέα στο αντίθετο άκρο, ο οποίος ονομάζεται αντόστροφος (Reverse).

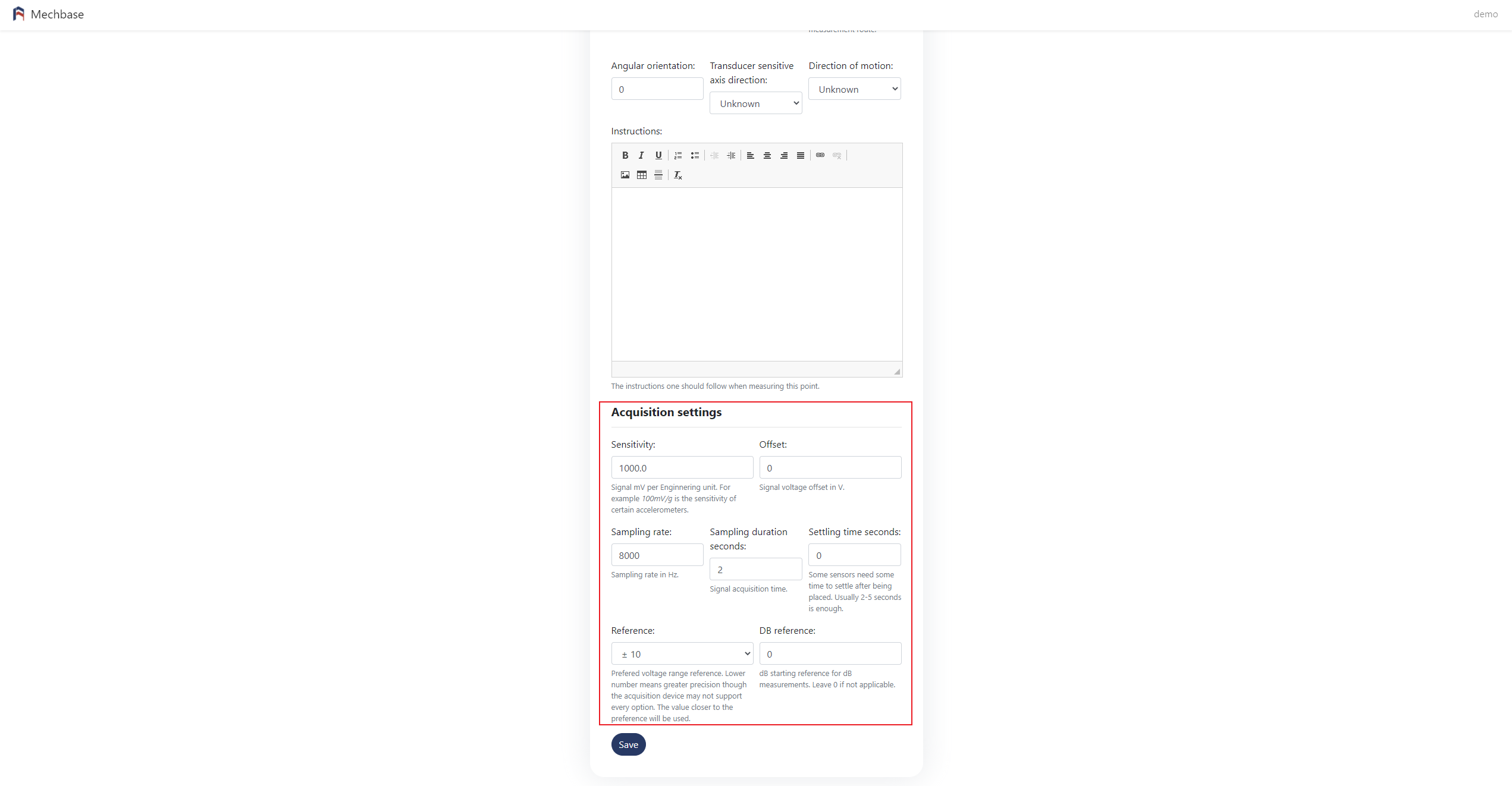

Acquisition settings

Για υψηλής ανάλυσης σήματα

Για τους αισθητήρες επιταχύνσεων, τάσης, έντασης και υπερήχων συνήθως θέλουμε να καταγράψουμε χρονοσειρά για περαιτέρω ανάλυση του σήματος.

Οι παρακάτω ρυθμίσεις αφορούν τη δυνατότητα αυτή.

• Reference(V): Το προτιμόμενο εύρος του συστήματος δειγματοληψίας σε μονάδες τάσης.

• FFT Lines: Οι γραμμές FFT.

• Maximum frequency(RPM): H μέγιστη συχνότητα σε RPM.

• Sampling rate(Auto, Hz): O δείκτης δειγματοληψίας, υπολογίζεται αυτόματα σε Hz.

• Sampling duration(Auto, s): O χρόνος δειγματοληψίας, υπολογίζεται αυτόματα σε δευτερόλεπτα.

• Settling time(s): O χρόνος αναμονής πριν την έναρξη της μέτρησης σε δευτερόλεπτα.

Για οποιοδήποτε σήμα

Το αποτέλεσμα της μέτρησης από την κάρτα δειγματοληψίας των οργάνων εξάγεται από την εξίσωση:

\[Final = (Voltage + Offset) * \frac{1000}{Sensitivity}\]

• Sensitivity(mV/unit): Η ευαισθησία του σήματος.

• dB Reference(V): Τα dB αναφοράς (για μεγέθη σε dB).

• Offset(V): Η απόκλιση.

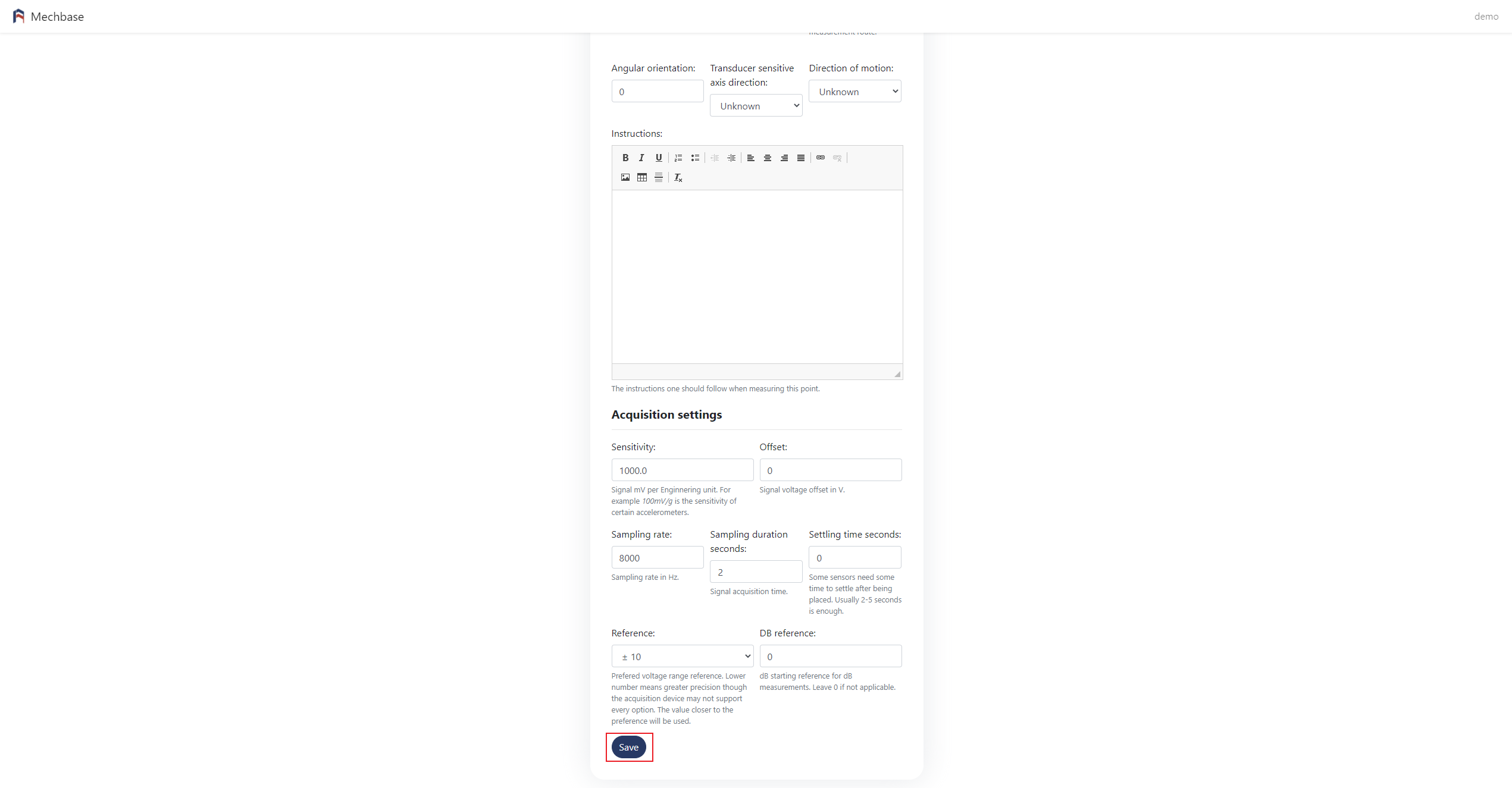

Όταν έχετε ολοκληρώσει την εισαγωγή των στοιχείων, κλικάρετε “Create” στο τέλος της φόρμας.

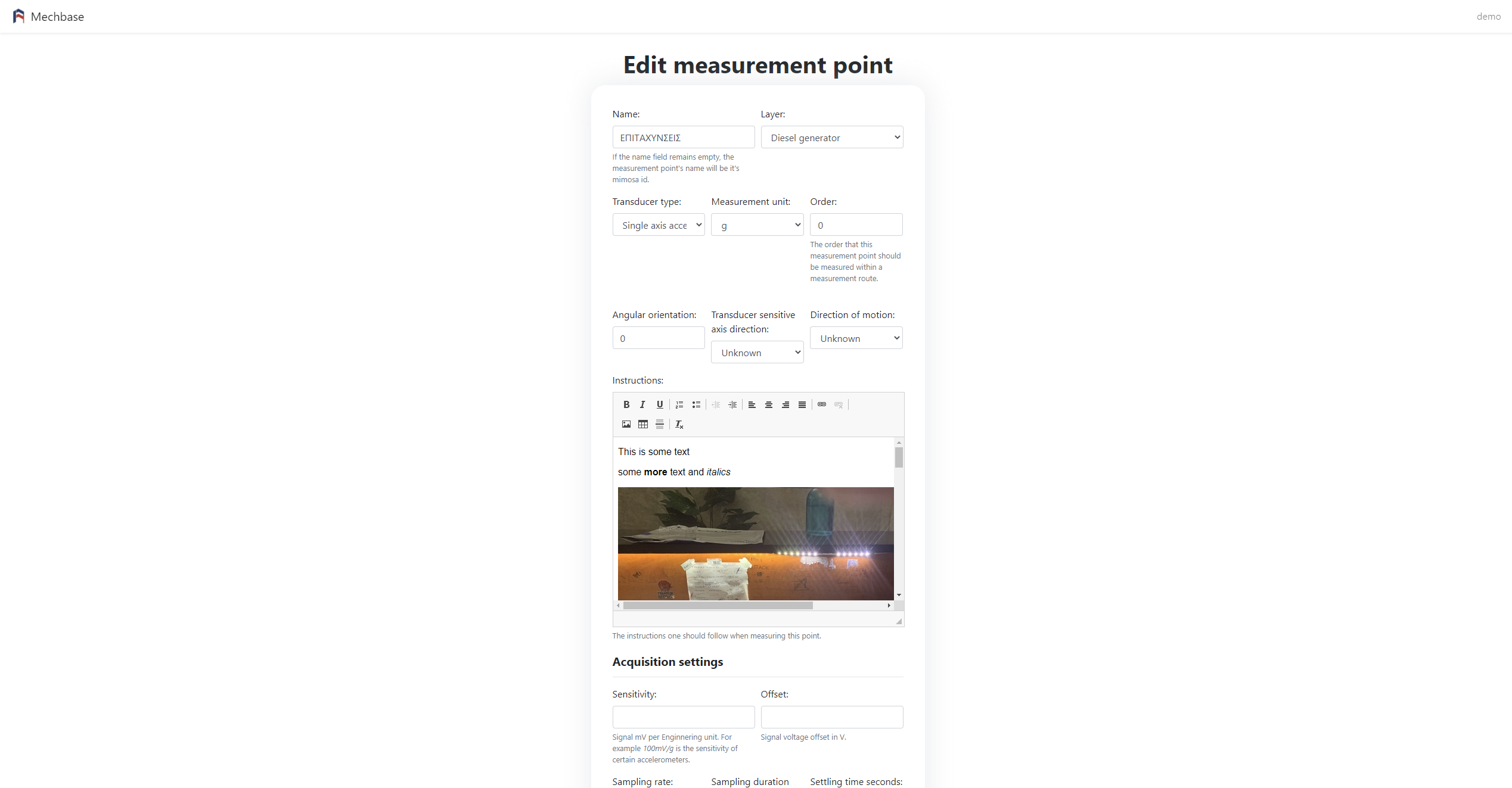

3.2 Επεξεργασία σημείου μέτρησης

Επιλέγετε και κλικάρετε το επίπεδο με το σημείο μέτρησης που θέλετε να επεξεργαστείτε είτε απο το δέντρο είτε απο την αρχική σελίδα της πλατφόρμας.

Στην οθόνη που εμφανίζεται, κλικάρετε στο όνομα του σημείου μέτρησης που θέλετε να επεξεργαστείτε.

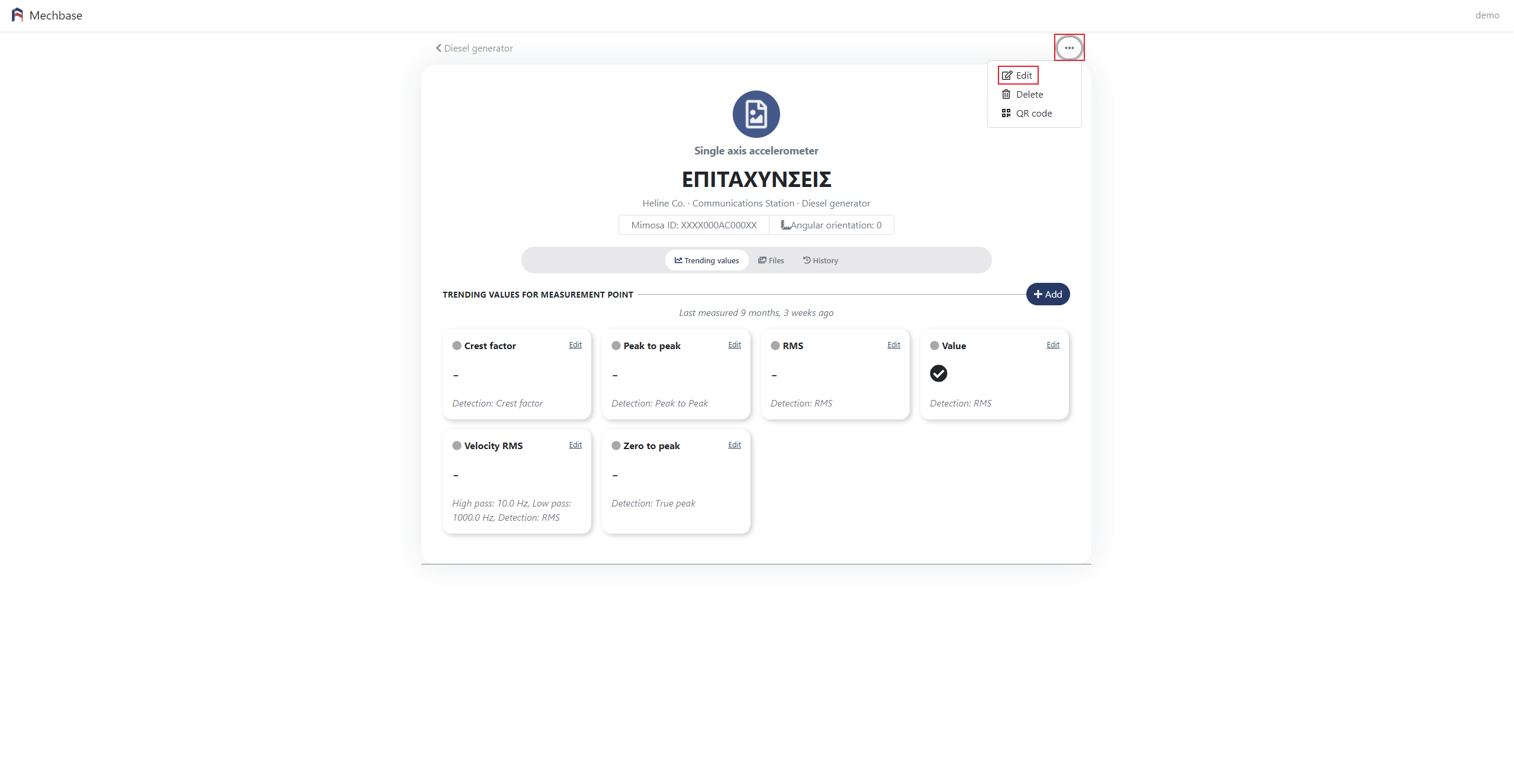

Κλικάρετε στο μενού της οθόνης που εμφανίστηκε και στη συνέχεια στο “Edit”.

Στη φόρμα που εμφανίζετε, αλλάζετε τα στοιχεία που θέλετε και κλικάρετε “Save”.

3.3 Διαγραφή σημείου μέτρησης

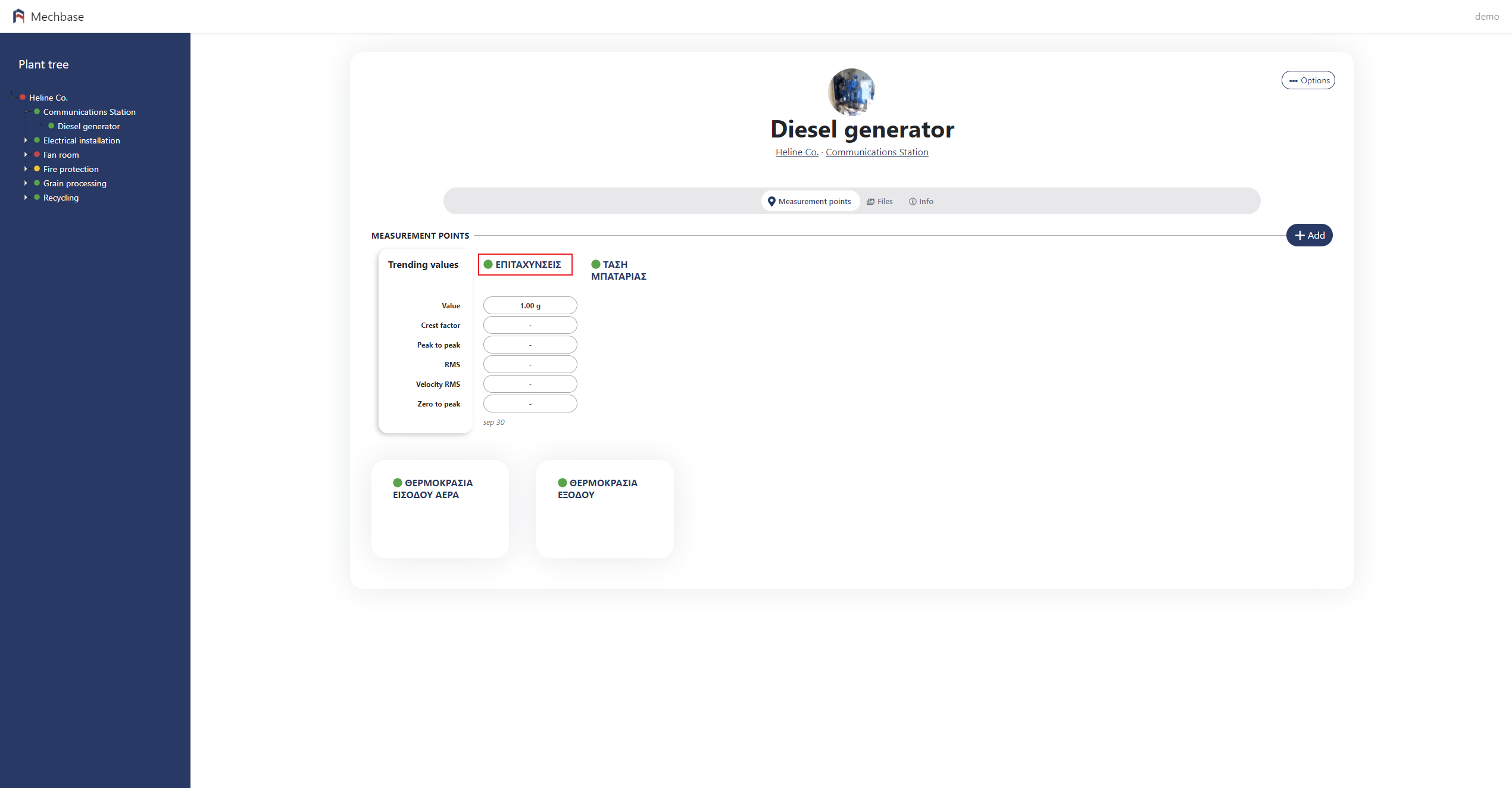

Επιλέγετε και κλικάρετε το επίπεδο με το σημείο μέτρησης που θέλετε να διαγράψετε είτε απο το δέντρο είτε απο την αρχική σελίδα της πλατφόρμας.

Στην οθόνη που εμφανίζεται, κλικάρετε το σημείο μέτρησης που θέλετε να διαγράψετε.

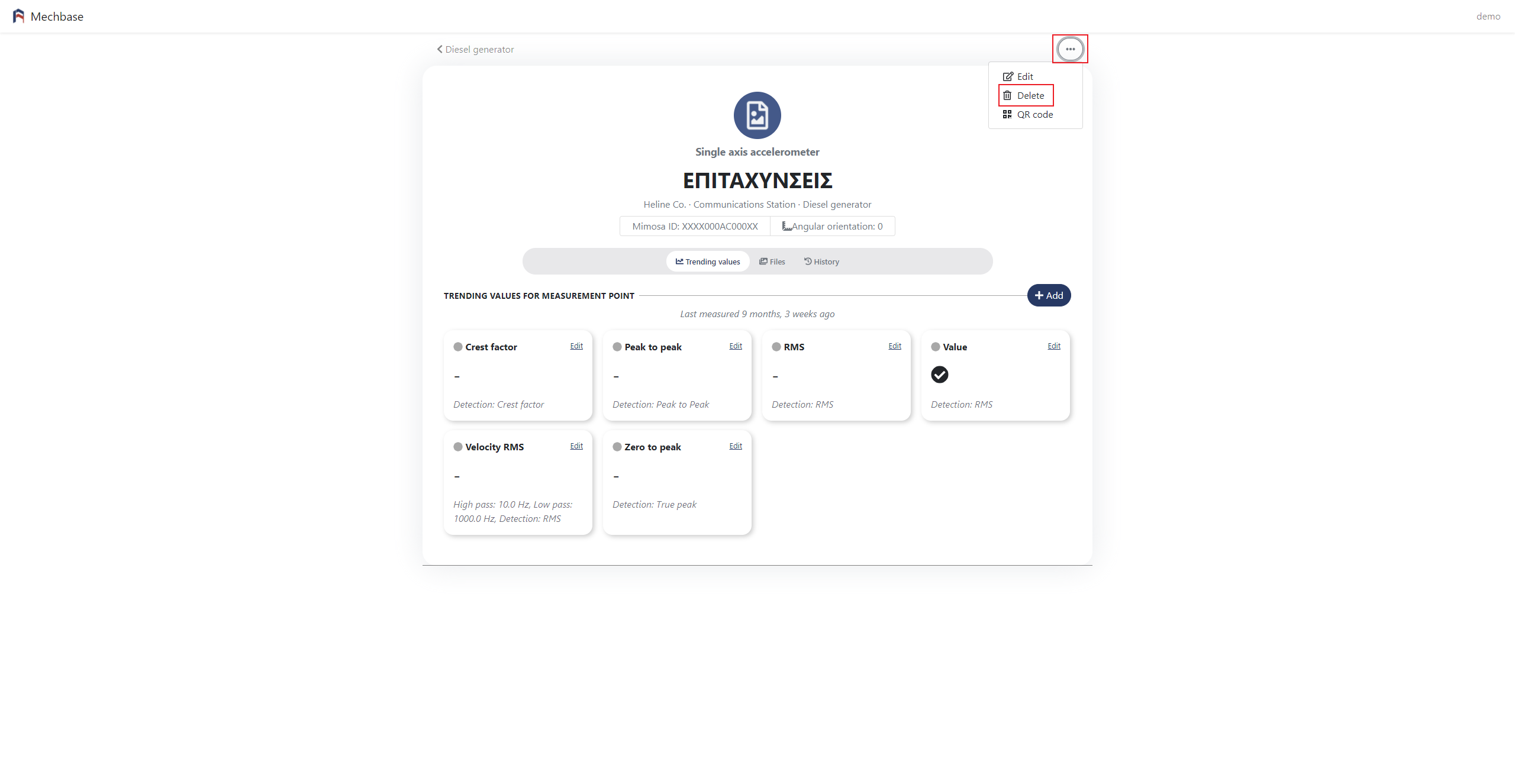

Στην οθόνη που εμφανίζεται, κλικάρετε στο “Menu” και στη συνέχειά στο “Delete”.

Στο παράθυρο που θα εμφανιστεί στο πάνω μέρος της σελίδας το οποίο σας ρωτάει αν είσαστε σίγουροι οτι θέλετε να διαγράψετε το σημείο, κλικάρετε “ΟΚ”. Σε περίπτωση που δεν θέλετε να το διαγράψετε, πατάτε “Cancel”

3.4 Trending Values

Συχνά μας ενδιαφέρει να παρακολουθούμε κάποια χαρακτηριστικά ενός σήματος υψηλής ανάλυσης όπως επιταχύνσεων, υπερήχων ή ρεύματος.

Η συγκεκριμένη λειτουργία επιτρέπει αυτή την παρακολούθηση.

Μπορούμε να ορίσουμε αυτοματοποιημένους υπολογισμούς για κάθε νέα μέτρηση που θα έχουν τις παρακάτω επιλογές.

• Name: Το όνομα της τιμής μέτρησης (πχ. RMS 500-700 Hz).

• Integration: Η ολοκλήρωση. Επιλογές: No, First (Speed), Second (Displacement).

• Detection: Η ανίχνευση της τιμής. Επιλογές: RMS, Crest Factor, Peak to Peak, True Peak, FFT bin.

• Units: Οι μονάδες μέτρησης.

• High Pass: Το υψηπερατό φίλτρο σε Hz.

• Low Pass: Το χαμηλοπερατό φίλτρο σε Hz.

Μεταβείτε στο σημείο μέτρησης που σας ενδιαφέρει. Έδω μπορείτε να δείτε τα ήδη υπάρχοντα trending values ή να προσθέσετε νέο πατώντας «Add».

Συμπληρώσετε τα στοιχεία του Trending value και κλικάρετε το κουμπί “Save” για να το αποθηκεύσετε.

Αν θέλετε να επεξεργαστείτε ένα trending value κλικάρετε «Edit».

Στη νέα σελίδα που εμφανίζεται μπορείτε να επεξεργαστείτε τα πεδία του trending value και να αποθηκεύσετε τις αλλαγές σας κλικάροντας «Save». Μπορείτε να διαγράψετε το trending value κλικάροντας «Delete trending value».

3.5 Συναγερμοί

Οι συναγερμοί σε ένα πρόγραμμα διαγνωστικής συντήρησης είναι εξαιρετικά κρίσιμοι γιά την αποδοτικότητα της διαδικασίας. Δείχνουν που πρέπει να επικεντρωθεί η προσοχή του χρήστη.

Αυτό γιατί οι περισσότερες μηχανές σε μία εγκατάσταση δεν παρουσιάζουν προβλήματα. Τελικά αν οι συναγερμοί τεθούν σωστά ο χρήστης θα ασχοληθεί με τα πάγια που έχουν πραγματικά πρόβλημα.

Simple alarms

Η πιο απλή μέθοδος συναγερμών είναι η σύγκριση τρέχουσα τιμής με την τιμή βάσης.

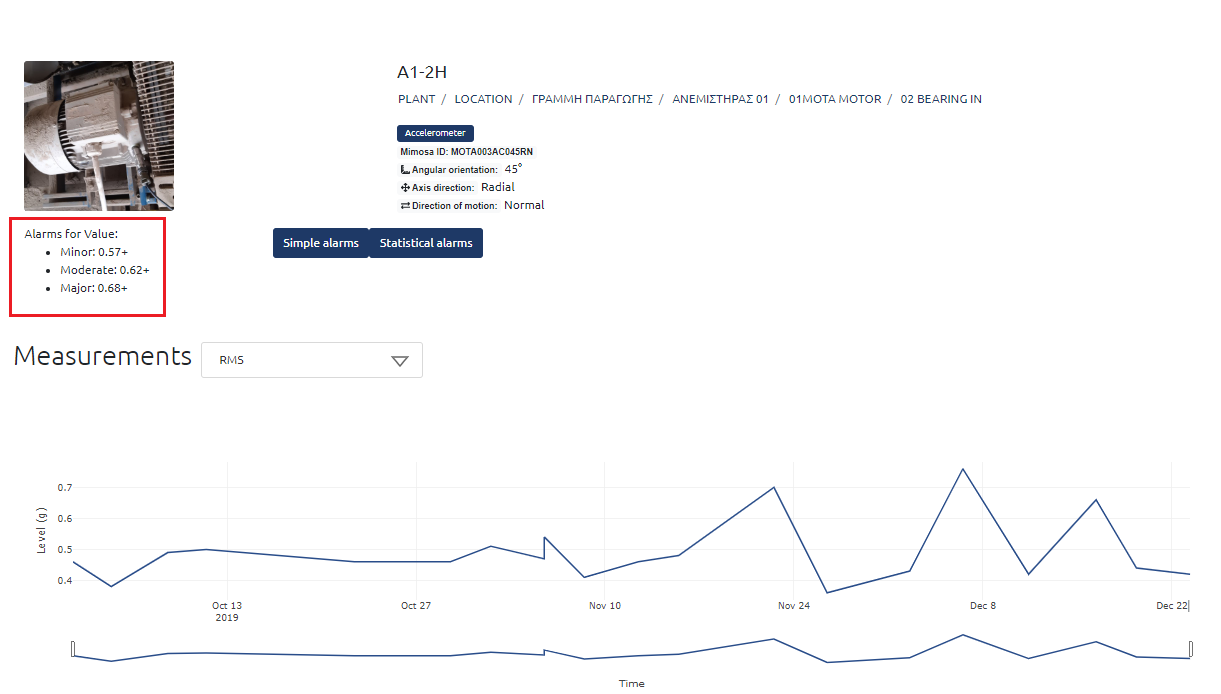

Ο χρήστης γνωρίζοντας το επίπεδο συναγερμού που θέλει να θέσει μεταβαίνει στο σημείο μέτρησης. Εκεί θα συναντήσει την επιλογή: History

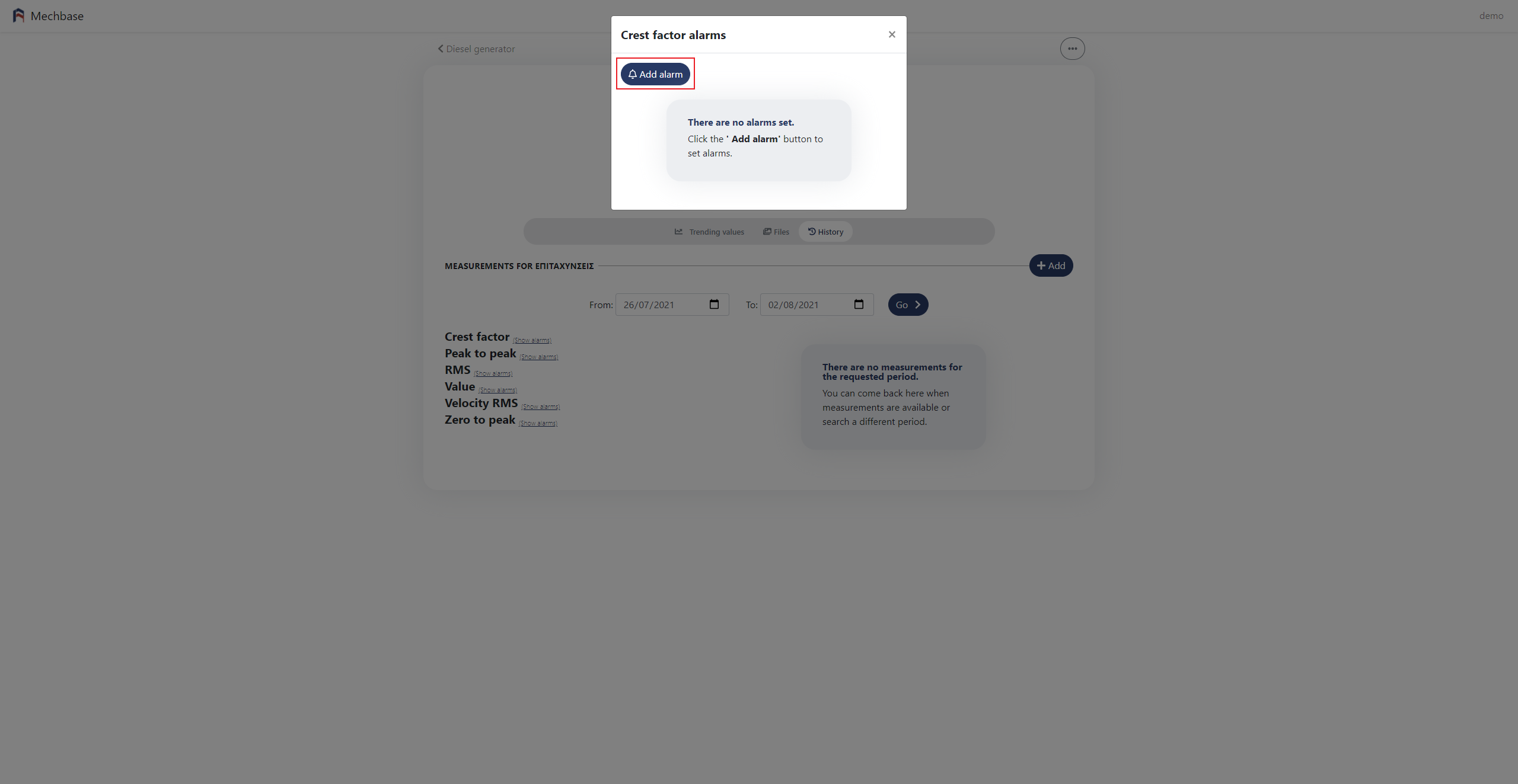

Στη συνέχεια θα θέσει τους συναγερμούς για κάθε trending value. Κλικάροντας “show alarms” βλέπει τους ήδη υπάρχοντες συναγερμούς και μπορεί να προσθέσει νέους επιλέγοντας “Add alarm”.

Για να επικυρώσει την επιλογή θα επιλέξει Save.

Statistical alarms

Μεταβολή όμως στην λειτουργία του εξοπλισμού (ταχύτητα, φορτίο) ή ακόμα και στις περιβαλλοντικές συνθήκες μεταβάλει το μέγεθος που μετράνε οι αισθητήρες που χρησιμοποιούμε δημιουργώντας τον κίνδυνο εμφάνισης ψευδο-συναγερμών. Αυτοί μειώνουν την εμπιστοσύνη στο σύστημα διαγνωστικής συντήρησης που έχει εφαρμοσθεί ενισχύοντας τον κίνδυνο για απόκρυψη της πραγματικής βλάβης.

Η διεθνής κοινότητα της συντήρησης για να καταπολεμήσει το φαινόμενο προτείνει όλο και περισσότερο τη χρήση στατιστικών μεθόδων για την παρακολούθηση του εξοπλισμού. Η στατιστική ανάλυση στην πραγματικότητα εξηγεί πόσο κάτι αποκλίνει από την «κανονική» κατάσταση.

Η μέθοδος στηρίζεται στην έννοια της τυπικής απόκλισης ή σ. Πρόκειται για μία κατανομή των δεδομένων που περιγράφεται οπτικά από την παρακάτω εικόνα:

Οι μετρήσεις που απέχουν μέχρι 1 x σ από το μέσο όρο αποτελούν το 68% των μετρήσεων ενώ οι μετρήσεις που απέχουν μέχρι 2 x σ αποτελούν το 95% των μετρήσεων. Όπως γίνεται κατανοητό δεδομένα ακόμα πιο μακριά από το κέντρο είναι σίγουρα ενδείξεις ότι η μηχανή λειτουργεί όπως εκτός «κανονικότητας».

Στα πλαίσια της διαρκούς βελτίωσης του λογισμικού μας DataRunner προσθέσαμε ένα βοηθό οδηγό για τον ορισμό στατιστικών συναγερμών.

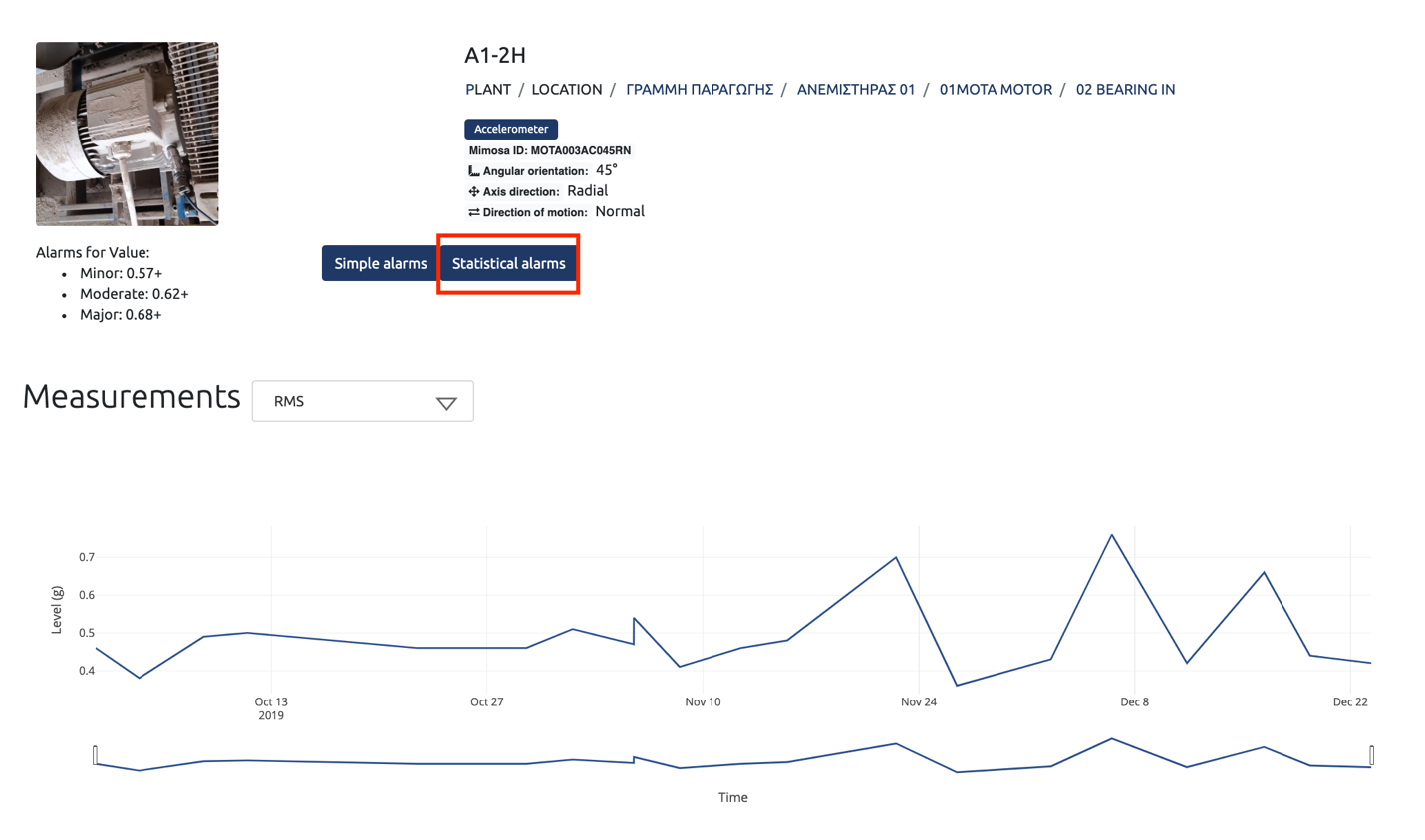

Ο χρήστης έχοντας συλλέξει δεδομένα με όποια από τις υποστηριζόμενες μεθόδους, μεταβαίνει στο σημείο μέτρησης. Εκεί θα συναντήσει την επιλογή: Statistical Alarms

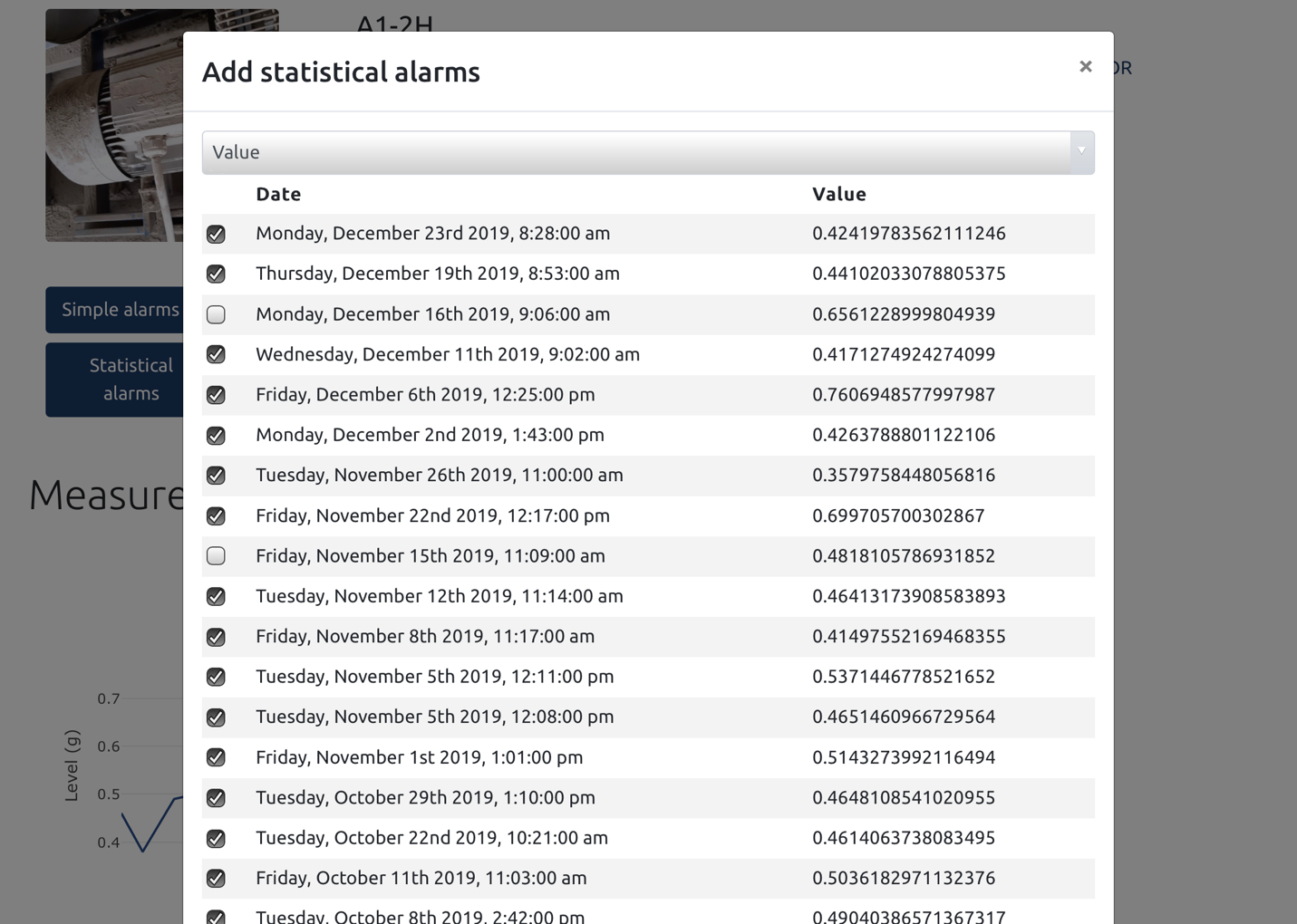

Στη συνέχεια θα κληθεί να επιλέξει τη μέτρηση στην οποία θα βασιστεί. Για μετρήσεις ταλαντώσεων αυτό μπορεί να είναι RMS, Peak, Peak-to-Peak, Crest factor επιτάχυνσης/ταχύτητας/μετατόπισης. Αναφορικά με φασματική ανάλυση στατιστικοί συναγερμοί εφαρμόζονται επίσης σε τιμή περιοχής φάσματος.

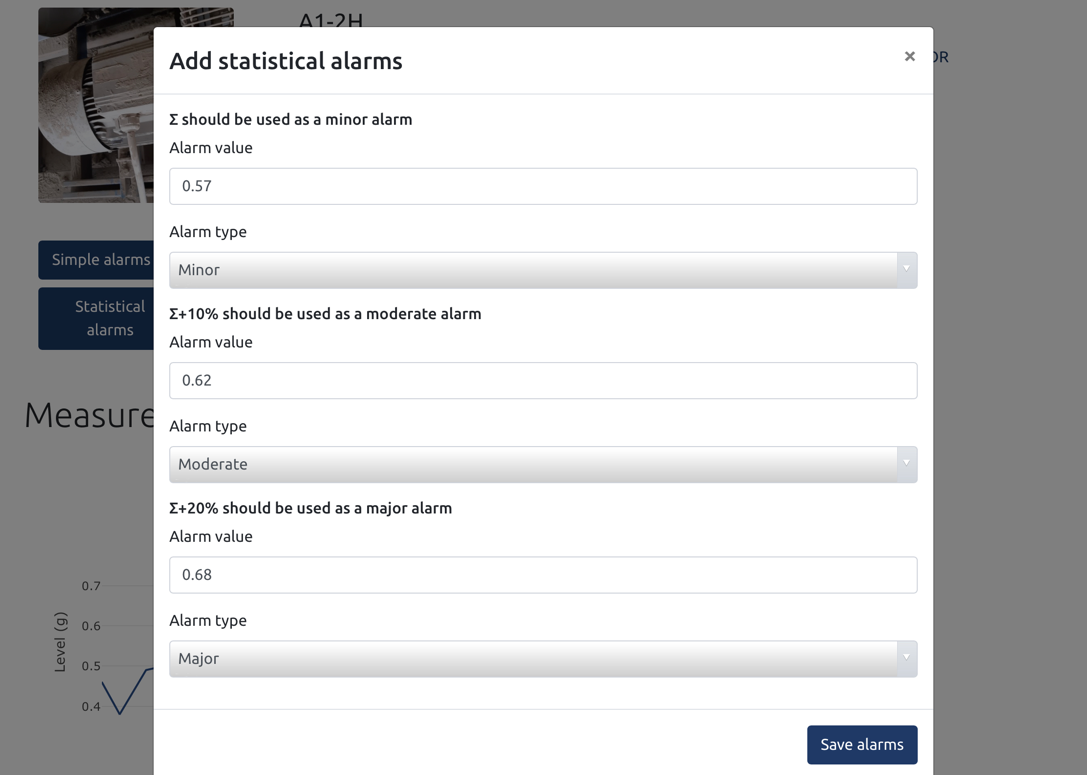

Με βάση τις μετρήσεις που επιλέχτηκαν ο οδηγός προτείνει τιμές για τους συναγερμούς. Σε αυτό το σημείο χρήστης ο οποίος γνωρίζει τη συμπεριφορά του μηχανήματος μπορεί αν θέλει να πραγματοποιήσει αλλαγές και τελικά να οριστικοποιήσει τους συναγερμούς.

Για ένα πρόγραμμα διαγνωστικής συντήρησης ο χρόνος που δαπανούμε στον ορισμό των συναγερμών είναι από τις πιο συμφέρουσες δαπάνες σε όλο το πρόγραμμα. Φροντίζουμε οι δαπάνες αυτές να είναι ακόμα μικρότερες βελτιστοποιώντας το αποτέλεσμα.
